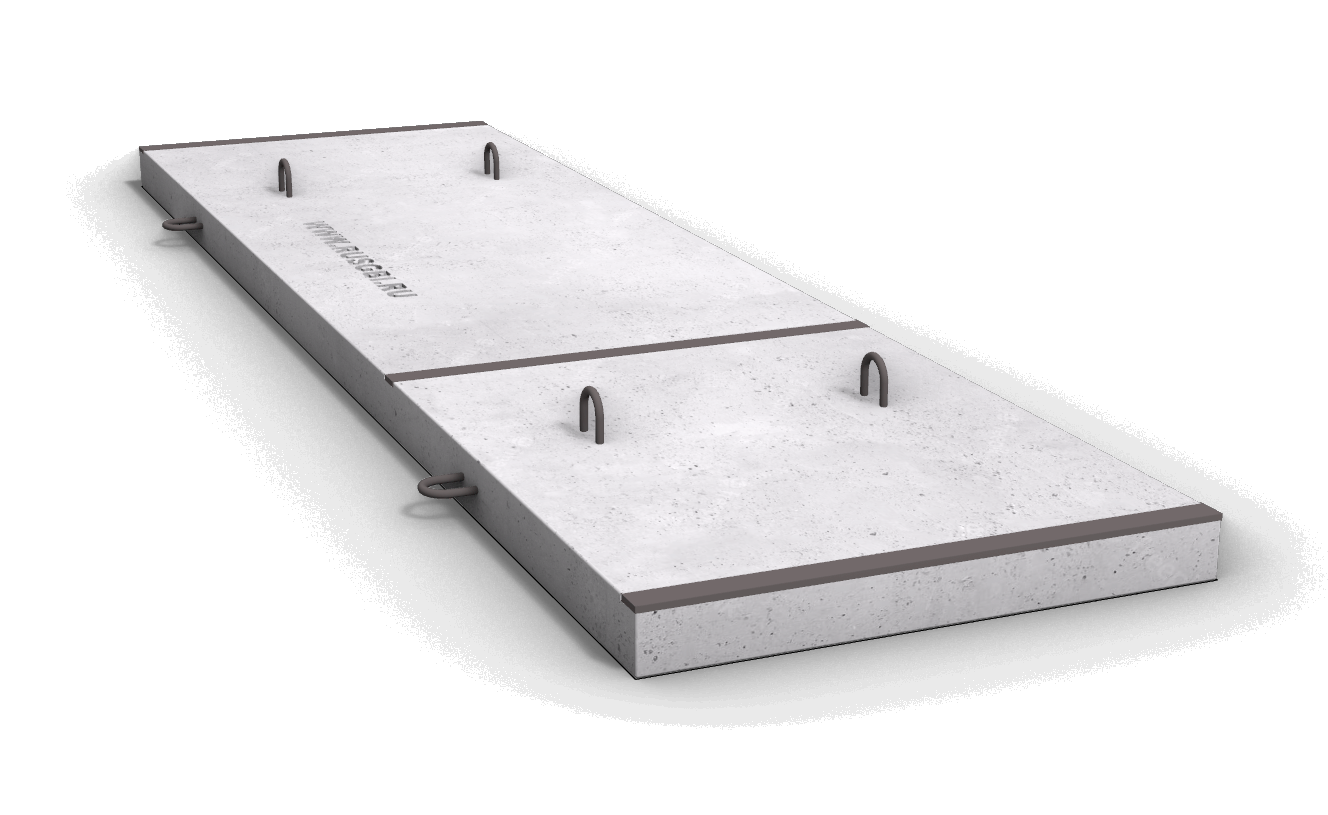

Плита подстанций ПН-2 (ПН 32.9; ПН 32.9-1)


ГОСТ, серия, альбом | серия 3.407-102 в 1 ТУ5893-004-00113371-2004 |
Длина (мм.) | 3250 мм |
Ширина (мм.) | 890 мм |
Высота (мм.) | 100 мм |
Объем куб.м. | 0,290 |
Масса (кг.) | 730 |
Марка бетона | М-300 (В22,5; F150; W6) |
Плиты подстанций ПН-2 - это надежные монолитные плиты с плоской прямоугольной формой, изготовленные из тяжелых сортов бетона, армированного соответствующей арматурой. Эти материалы представляют собой унифицированные железобетонные изделия, специально предназначенные для обустройства подстанций, согласно требованиям типового проекта Серии 3.407.1-157. Конкретно ПН-2 относится к VI группе этой Серии, предназначенной для установки комплектных распределительных устройств наружной установки - КРУН. В эту группу входят два основных типоразмера плит, имеющих схожие габариты, но различающихся по расчетной выдерживаемой нагрузке и наличию дополнительных закладных элементов в конструкции. Качество и надежность данных материалов прямо влияют на прочность и долговечность электрических подстанций, поэтому каждый этап производства подвергается строгому контролю.
Железобетонные плиты ПН-2 предназначены для эксплуатации в различных климатических зонах России, включая зону IV, способные выдерживать температуры до -40 градусов. Возможно также применение в более суровых температурных условиях, при условии принятия мер по дополнительному упрочнению и защите плит. Кроме установки КРУН напряжением до 10 кВ, эти плиты также применяются для ограждения маслосборников и создания огнезащитных стен между трансформаторами.
Процесс изготовления железобетонных плит подстанций ПН-2 строго регламентируется Серией 3.407.1-157. Производство осуществляется на современном оборудовании, проходя несколько этапов, включая подготовку сырья, формование с использованием вибрационных столов и термическую обработку до достижения необходимой отпускной прочности. После изготовления плиты освобождают от опалубки и направляют на обязательные приемо-сдаточные испытания. Контрольные нагрузки гарантируют прочность и трещиностойкость, а поверхность изделий тщательно проверяется на гладкость, отсутствие трещин, наплывов и сколов. Оголенная арматура считается недопустимым дефектом.
Плиты подстанций ПН-2 армированы горячекатаной или предварительно напряженной сталью классов А-І, А-ІІІ и А-ІV. Бетонная смесь включает прочный портландцемент, щебень определенной фракции и очищенную воду. Прочность бетона на сжатие составляет М200-М300, а соответствующий класс не ниже B22,5. Марка морозостойкости зависит от условий эксплуатации и может колебаться в пределах от 100 до 200 полных циклов замораживания и оттаивания. Марка водонепроницаемости также адаптируется к предназначению плит, например, повышенный уровень водонепроницаемости - W6, если плиты будут использоваться в непосредственном контакте с грунтом.
