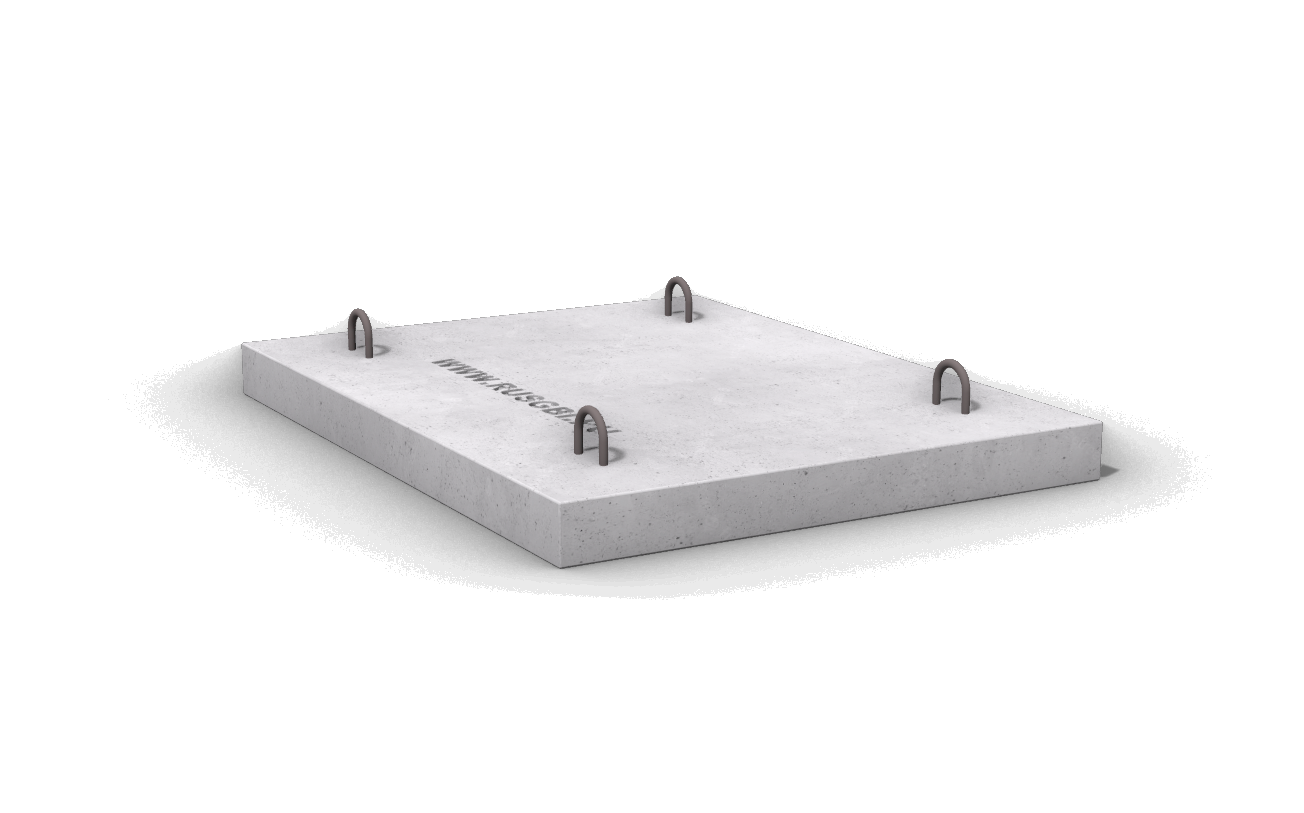

Плита перекрытия В-9
ГОСТ, серия, альбом | ТУ 400-1-119-91 |
Длина (мм.) | 1300 мм |
Ширина (мм.) | 1000 мм |
Высота (мм.) | 100 мм |
Масса (кг.) | 333 |
Плиты перекрытия В-9 представляют собой неотъемлемую часть сборных конструкций непроходных каналов, предназначенных для укладки трубопроводов теплосетей с термоизоляцией типа засыпной или подвесной. Эти бетонные панели с армированием из стали имеют относительно небольшие размеры и форму, напоминающую прямоугольник, с технологическими скосами на продольных гранях. Плиты В-9 используются для покрытия лотков, а их удобство перемещения и монтажа обеспечивается внедрением в армировочные конструкции двух стальных строповочных петель. Серия ТС 01-01 предоставляет подробные чертежи и схемы усиливающих сеток для этих универсальных плит.
Плиты перекрытия В-9 широко применяются в сборных непроходных каналах для укладки трубопроводов тепловых магистралей с термоизоляцией подвесного или засыпного типа. Они, как правило, устанавливаются выше уровня грунтовых вод и служат "крышками лотков". Плиты В-9 крепятся к несущей конструкции путем приварки закладных элементов, а монтаж завершается заделкой швов мастикой или бетонным раствором, что облегчает доступ для ремонтных работ.
Устойчивость к низким температурам и повышенной влажности устанавливается согласно требованиям заказчика. Стандартно крышки лотков изготавливаются с классами морозостойкости F100-300 и водонепроницаемостью W4, что обеспечивает использование их в различных климатических условиях, включая регионы с расчетной температурой ниже -40С. Рекомендуется эксплуатировать бетонные армированные плиты перекрытия В-9 в среде средней агрессивности, обеспечивая устойчивую прочность непроходных каналов при сейсмичности до 9 баллов.
Производители на ЖБИ заводах используют модифицированные бетонные смеси и высококачественную сталь, обеспечивая долговечность и надежность, что снижает необходимость в ремонте каналов. Согласно Серии ТС 01-01, рекомендуется производить плиты перекрытия В-9 с использованием модифицированных бетонных смесей и использовать бетоны марки М200 с прочностью на сжатие не менее В15. Это обеспечивает высокие показатели жесткости, прочности и трещиноустойчивости.
Для обеспечения необходимой устойчивости к механическим нагрузкам и создания эффективной герметизации и гидроизоляции, в тело плит В-9 закладываются плоскостные каркасы, сваренные контактной точечной электросваркой из армирующих сеток. Рекомендуется использовать горячекатаную арматуру круглого периодического профиля классов A-III, Вр-1, или A-I из стали Ст3. Все армирующие и закладные элементы должны быть обработаны антикоррозионными составами, а усиливающие сетки защищены слоем бетона не менее 15 мм. При хранении и транспортировке плит В-9 рекомендуется исключить воздействие неблагоприятных факторов деформации, что может повредить их поверхность. Подробные условия транспортировки и хранения представлены в Серии ТС 01-01, специально созданной для сборочных узлов непроходных каналов тепловых сетей.
Цена рассчитывается в зависимости от объема заказа.
Для получения комплексного расчета пришлите наименования и количество интересуемых изделий.
