Плита перекрытия В-5

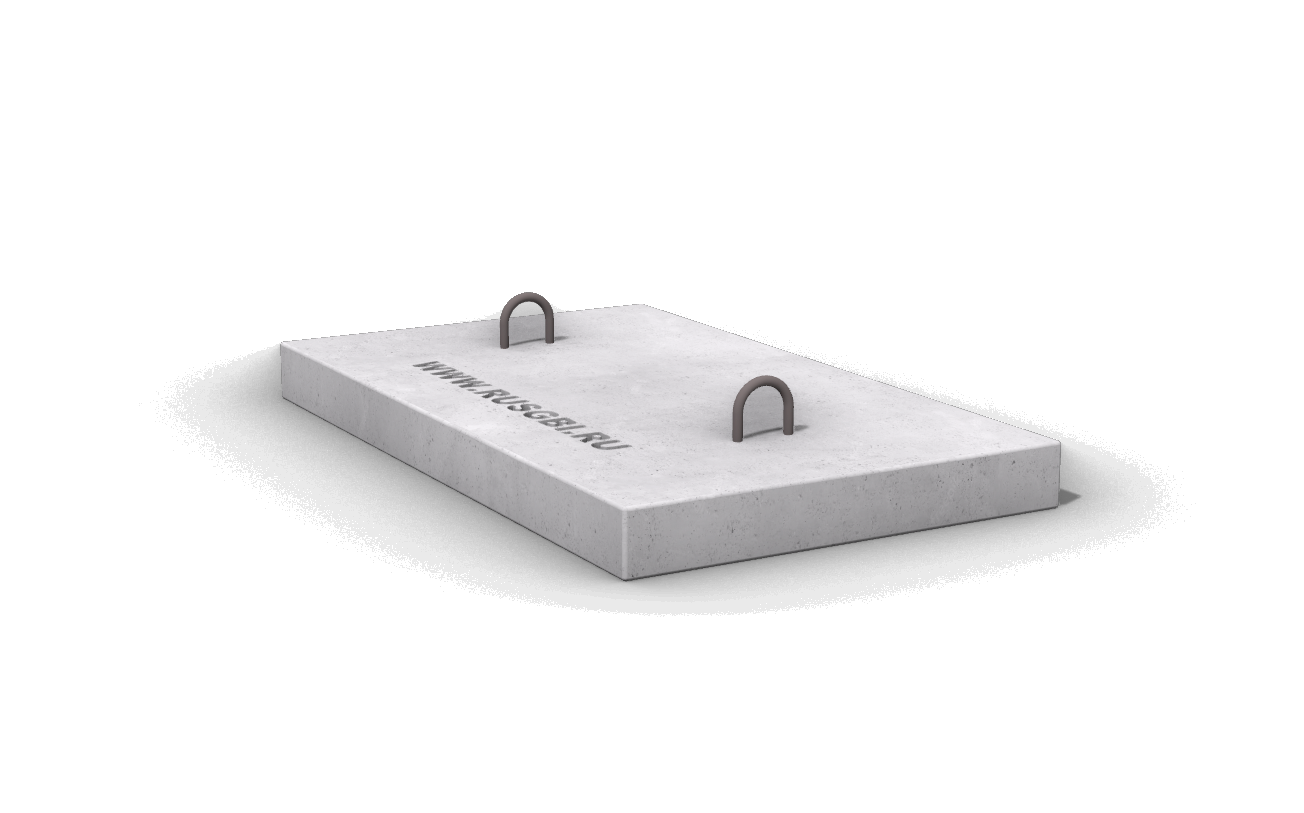

Плиты перекрытия В-5 представляют собой неотъемлемую часть сборных конструкций непроходимых каналов, предназначенных для укладки трубопроводов теплосетей с засыпной или подвесной термоизоляцией. Эти плиты изготавливаются на специализированных предприятиях в виде железобетонных плоских панелей небольших размеров с сечением, напоминающим прямоугольник, и технологическими скосами на продольных гранях. Применяются плиты перекрытия для покрытия лотков, обеспечивая легкость перемещения и монтажа благодаря стальным строповочным петлям. При необходимости, Серия ТС 01-01 предоставляет возможность ознакомиться с чертежами и схемами сборки усиливающих сеток универсальных плит.



Сфера применения и характеристики плиты В-5





Железобетонные армированные плиты перекрытия В-5 широко используются для строительства сборных непроходимых каналов, предназначенных для укладки трубопроводных тепловых магистралей с термоизоляцией подвесного или засыпного типа. Обычно такие сооружения устанавливаются выше предполагаемого уровня грунтовых вод и используются в комплекте с лотками, получившими название "крышки лотков". Железобетонные плиты крепятся к несущей конструкции приваркой закладных элементов, их монтаж завершается заделкой швов мастикой или бетонным раствором, что обеспечивает легкий доступ для ремонтных работ.





Устойчивость плит к низким температурам и повышенной влажности регулируется в соответствии с технической проектной документацией заказчика. В стандартном варианте крышки лотков изготавливаются с классами морозостойкости F100-300 и водонепроницаемости W4, что позволяет использовать их в различных климатических условиях, включая регионы с расчетной температурой ниже -40°C. Рекомендуется эксплуатировать бетонные плиты В-5 в среде со средней степенью агрессивности, обеспечив устойчивую прочность непроходимых каналов при допустимой сейсмичности не более 9 баллов. Специалисты на предприятиях по производству железобетонных изделий стремятся использовать модифицированные бетонные смеси и высококачественную сталь, что обеспечивает долговечность и надежность плит, снижая необходимость в ремонте каналов.





Производство и траспортировка плит перекрытия





Изготовление бетонных плит В-5 рекомендуется согласно требованиям Серии ТС 01-01. Специалисты, следуя этому документу, рекомендуют использовать бетоны, модифицированные специальными присадками, с использованием марки М200 и прочности В15, обеспечивая высокие параметры жесткости, прочности и трещиноустойчивости. Плиты перекрытия В-5, в сочетании с лотками, должны обеспечивать необходимый уровень устойчивости к механическим нагрузкам, обеспечивая эффективную герметизацию и гидроизоляцию с использованием плоскостных каркасов из армирующих сеток, изготовленных методом точечной контактной электросварки. При изготовлении специалисты рекомендуют применять горячекатаную арматуру круглого периодического профиля классов A-III, Вр-1, либо A-I из сталей Ст3. Все армирующие и закладные элементы должны быть обработаны антикоррозионными составами. Дополнительно усиливающие сетки необходимо защитить слоем бетона не меньше 15 мм.



Во время транспортировки и хранения плит перекрытия непроходимых каналов необходимо предотвращать воздействие неблагоприятных факторов деформации, способных повредить их поверхность. Подробнее об условиях транспортировки и хранения можно узнать в Серии ТС 01-01, предназначенной для сборочных узлов непроходимых каналов тепловых сетей.



---

Цена рассчитывается в зависимости от объема заказа.
Для получения комплексного расчета пришлите наименования и количество интересуемых изделий.
