Плита перекрытия В-11

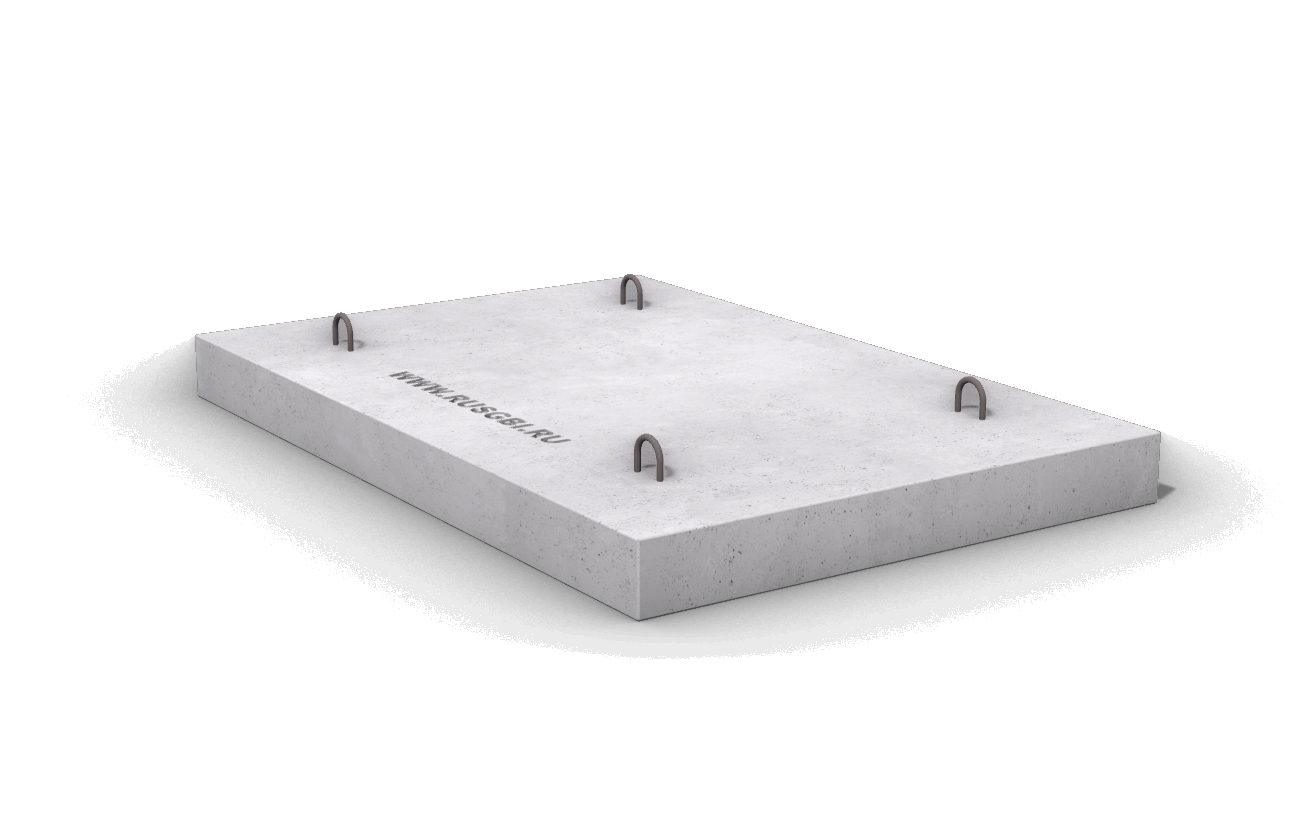

Плиты перекрытия В-11 – являются обязательными составляющими сборных конструкций непроходимых каналов, используемых для укладки трубопроводов теплосетей с засыпной либо подвесной термоизоляцией. Изготавливают их на специализированных предприятиях, в виде ж/б плоских панелей относительно небольших размеров с сечением по форме, напоминающем прямоугольник. На продольных гранях имеются технологические скосы. Плиты применяются для накрытия лотков. Удобство выполнения перемещения и монтажа этих ж/б изделий обеспечивается за счет закладывания в армирующие конструкции двух стальных строповочных петель. При необходимости Серия ТС 01-01 предоставляет возможность ознакомиться с чертежами и схемами сборки усиливающих сеток универсальных плит.



Сфера применения и характеристики плиты В-11





Плиты перекрытия В-11 широко применяются для возведения сборных непроходимых каналов, используемых для прокладки трубопроводных тепловых магистралей с термоизоляцией подвесного либо засыпного типа. Такие сооружения в основном закладываются выше предполагаемого уровня грунтовых вод. Изделия данного типа традиционно применяются в комплекте с лотками, поэтому их называют «крышками лотков». Ж/б плиты перекрытия крепятся к элементам несущей конструкции за счет приварки закладных элементов. Их монтаж завершается заделкой швов на всех стыках мастикой либо бетонным раствором. Вследствие чего при необходимости проведения ремонтных работ канал без проблем и просто раскрывается.





Устойчивость плит к низким температурам и повышенной влажности устанавливается с учетом технической проектной документации заказчика. В стандартном варианте крышки лотков изготавливаются с классами морозостойкости на уровне F100-300 и водонепроницаемости W4. Это позволяет использовать их в различных климатических условиях, даже в регионах имеющих расчетную температуру ниже -40С. Плиты перекрытия В-11 рекомендуется эксплуатировать в среде со степенью агрессивности не выше среднего уровня. Они гарантируют устойчивую прочность непроходимых каналов при допустимой сейсмичности не более 9 баллов. Специалисты на ЖБИ предприятиях при изготовлении продукции данного типа стараются применять модифицированные бетонные смеси и сталь высокого качества. Благодаря этому обеспечивается долговечность и надежность плит, поэтому необходимость в ремонте каналов возникает реже.





Производство и транспортировка плит перекрытия





Плиты перекрытия рекомендуется изготавливать в соответствии с требованиями Серии ТС 01-01. Специалисты в этом документе советуют при производстве любой продукции, используемой для обустройства непроходимых каналов под трубопроводы тепловых сетей, применять бетоны, модифицированные специальными присадками. В качестве основы для таких смесей желательно использовать марки М200 с допустимой прочностью на сжатие В15. Это дает возможность обеспечивать довольно высокие параметры жесткости, прочности, трещиноустойчивости.





Плиты в комбинации с лотками должны обеспечивать необходимый уровень устойчивости к различным механическим нагрузкам, создавая довольно хорошую герметизацию и гидроизоляцию. Для этого в их тело закладываются плоскостные каркасы, сваренные методом точечной контактной электросварки из армирующих сеток. При их изготовлении специалисты рекомендуют применять горячекатаную арматуру круглого периодического профиля классов A-III, Вр-1, либо A-I из сталей Ст3. Все армирующие и закладные элементы должны быть обработаны антикоррозионными составами. Дополнительно усиливающие сетки необходимо защитить слоем бетона не меньше 15 мм.





Во время складирования либо перемещения плит перекрытия непроходимых каналов требуется исключить воздействие неблагоприятных факторов деформации, способных вызвать повреждение их поверхности. Подробнее с особенностями условий транспортировки и хранения таких деталей можно ознакомиться в Серии ТС 01-01, специально созданной для сборочных узлов непроходимых каналов тепловых сетей.



---
