Плита перекрытия В-10

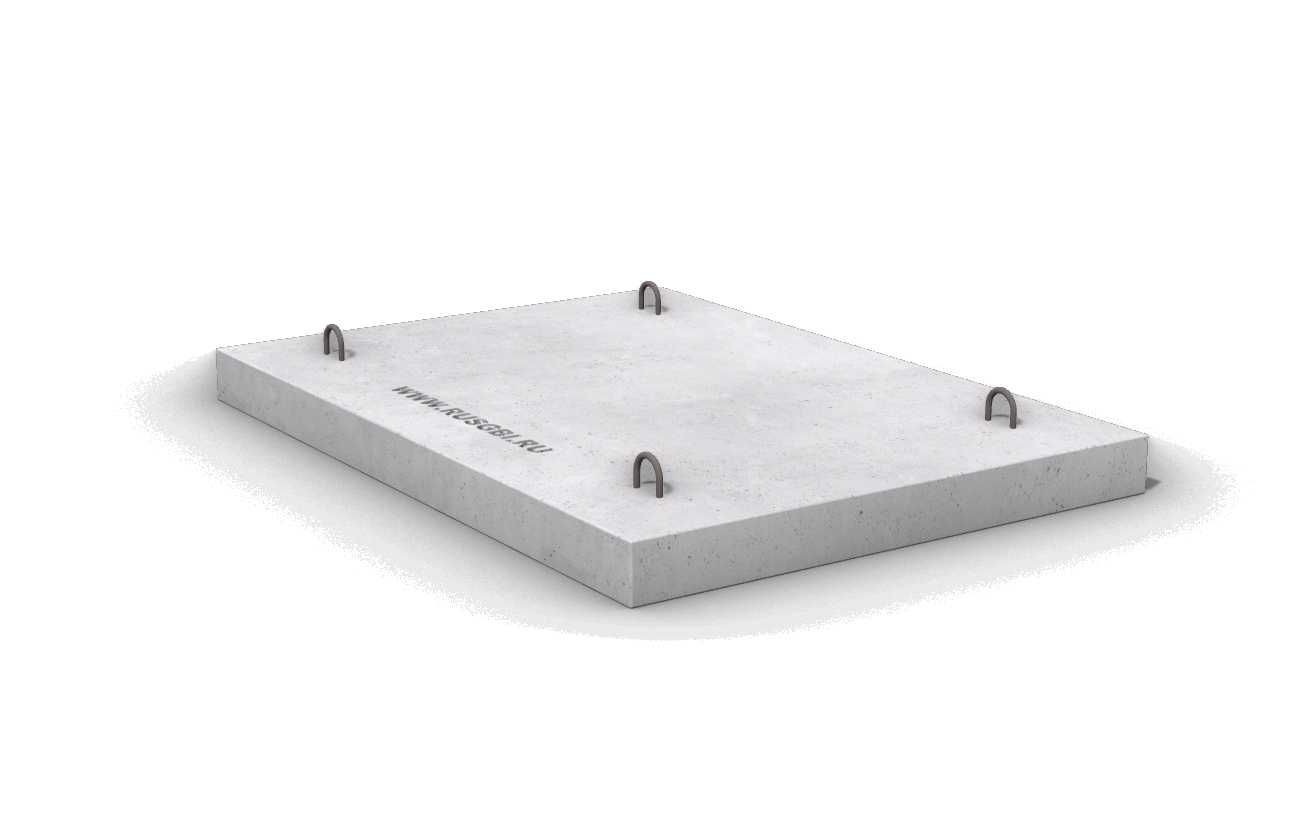

Плиты перекрытия В-10 являются обязательным компонентом сборных конструкций непроходимых каналов, предназначенных для укладки трубопроводов теплосетей с использованием засыпной или подвесной термоизоляции. Эти железобетонные плоские панели отличаются небольшими размерами и прямоугольным сечением, с технологическими скосами на продольных гранях. Производство осуществляется на специализированных предприятиях. Плиты В-10 используются для покрытия лотков, а для обеспечения удобства перемещения и монтажа в конструкцию вкладывают две стальные строповочные петли. Серия ТС 01-01 предоставляет возможность ознакомиться с чертежами и схемами сборки усиливающих сеток универсальных плит.



Сфера применения и характеристики плиты В-10





Плиты перекрытия В-10 широко используются при строительстве сборных непроходимых каналов для укладки тепловых трубопроводов с термоизоляцией подвесного или засыпного типа. Обычно эти сооружения размещаются выше уровня грунтовых вод и совмещаются с лотками, получившими название "крышки лотков". Железобетонные плиты перекрытия крепятся к несущей конструкции приваркой закладных элементов, а монтаж завершается заделкой швов мастикой или бетонным раствором, обеспечивая легкий доступ для ремонта.





Устойчивость плит к низким температурам и повышенной влажности определяется с учетом технической проектной документации заказчика. В стандартном варианте крышки лотков изготавливаются с классами морозостойкости F100-300 и водонепроницаемости W4, что позволяет использовать их в различных климатических условиях, включая регионы с расчетной температурой ниже -40С. Рекомендуется эксплуатировать плиты В-10 в среде со средней степенью агрессивности, обеспечивая устойчивую прочность непроходимых каналов при сейсмичности не более 9 баллов.





Производство и транспортировка плит перекрытия





Рекомендации по изготовлению плит перекрытия согласно требованиям Серии ТС 01-01 включают применение бетонов, модифицированных специальными добавками, с использованием марки М200 и прочности В15. Это обеспечивает высокие параметры жесткости, прочности и трещиноустойчивости. Плиты, в сочетании с лотками, должны обеспечивать необходимый уровень устойчивости к механическим нагрузкам, создавая эффективную герметизацию и гидроизоляцию с использованием плоскостных каркасов из армирующих сеток, изготовленных методом точечной контактной электросварки. Рекомендуется применять горячекатаную арматуру круглого периодического профиля классов A-III, Вр-1 или A-I из сталей Ст3. Все армирующие и закладные элементы должны быть обработаны антикоррозионными составами, а усиливающие сетки дополнительно защищены слоем бетона не менее 15 мм.





Во время складирования либо перемещения плит перекрытия непроходимых каналов требуется исключить воздействие неблагоприятных факторов деформации, способных вызвать повреждение их поверхности. Подробнее с особенностями условий транспортировки и хранения таких деталей можно ознакомиться в Серии ТС 01-01, специально созданной для сборочных узлов непроходимых каналов тепловых сетей.



---

Цена рассчитывается в зависимости от объема заказа.
Для получения комплексного расчета пришлите наименования и количество интересуемых изделий.
