Ригель для закрепления железобетонных опор Р1-А
ГОСТ, серия, альбом | Cерия 3.407-115в5 |
Длина (мм.) | 3000 мм |
Ширина (мм.) | 400 мм |
Высота (мм.) | 200 мм |
Объем куб.м. | 0,208 |
Масса (кг.) | 500 |
Марка бетона | М-400 (В30, F200, W6) |

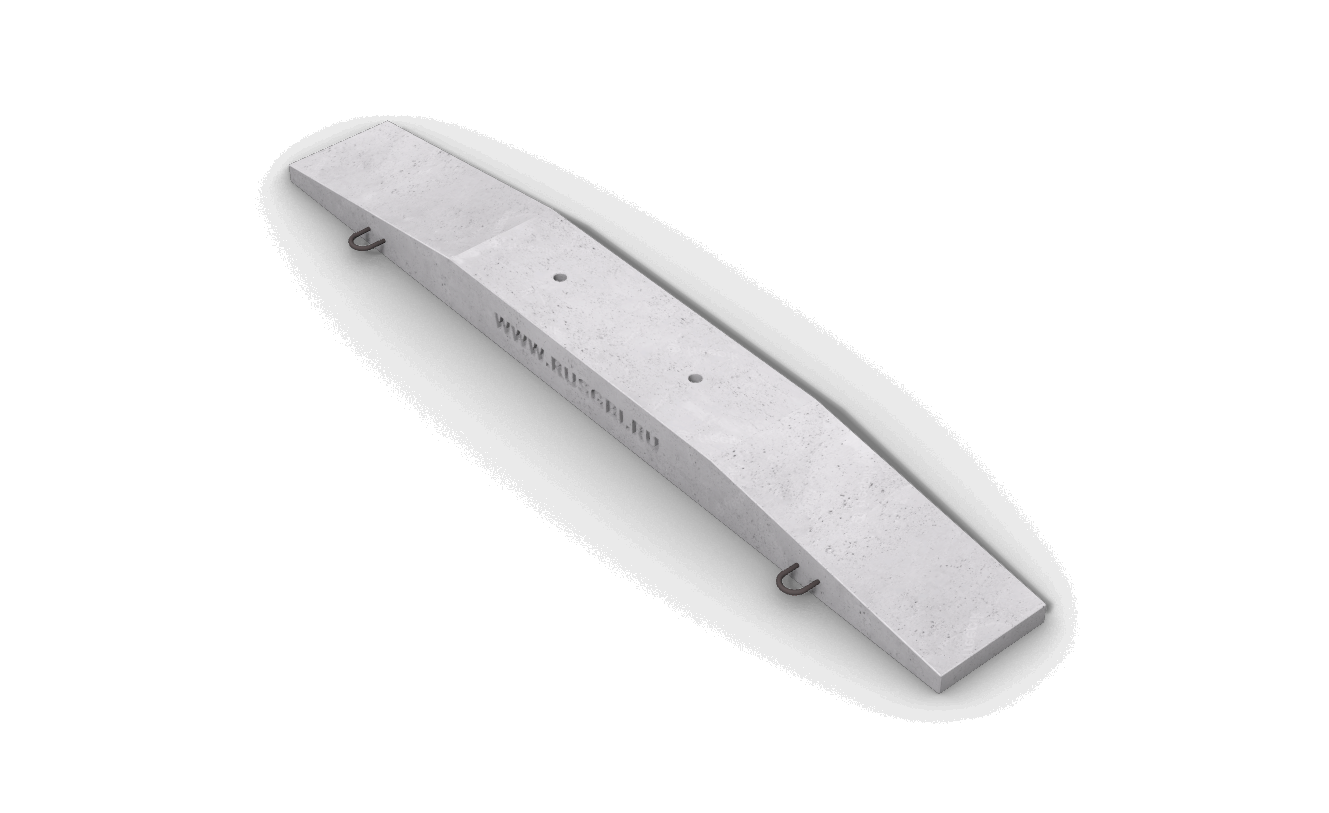

Ригель для закрепления железобетонных опор Р1-А представляет собой конструктивные элементы, разработанные для увеличения несущей способности устанавливаемых в различные грунты железобетонных фундаментов и центрифугированных строений, подвергаемых значительным вертикальным нагрузкам. Конструктивно ригель представляет собой плиту трапециевидной формы с технологическими скосами и монтажными петлями для удобства подъема на высоту.
Фундаментные ригели Р1-А широко применяются в строительно-монтажных конструкциях. Их можно использовать в одной опалубке для закрепления одноразмерных и конических (с диаметром элементов 560/334 и 650/410 мм) центрифугированных стоек, а также для цилиндрических опор типа ВЛ с напряжением 35-750 кВт. Основная функция плиты - увеличить несущую способность фундаментов. Ригели анкерных опор представляют собой оптимальное средство для укрепления конструкции опор линий воздушных электропередач, обеспечивая дополнительную прочность основы и лучшую устойчивость к горизонтальным или опрокидывающим нагрузкам, включая динамические удары. Подпоры крепятся между собой при помощи хомутов.
Изготовление ригелей Р1-А осуществляется методом вибропрессования, что позволяет формовать их в унифицированных опалубках благодаря особой геометрической форме. Технология производства опорных элементов стандартизирована, обеспечивая получение железобетонных ригелей Р1-А различных типоразмеров с одинаково высокими эксплуатационными характеристиками. Готовая продукция проходит контроль качества в специализированной лаборатории для соответствия эталонным показателям. При соблюдении стандартов готовые ригели отгружаются на склад и предоставляются потребителям.
В зависимости от рабочих характеристик и условий эксплуатации, используются прочные бетонные смеси. Влагостойкость бетона имеет высокий приоритет, поскольку агрессивные вещества могут вызвать разрушение бетонной поверхности, делая изделие непригодным к использованию. Выбранные бетоны должны обладать выдающимися эксплуатационными характеристиками:
- прочность В30 (М400);
- морозостойкость марки F150-200;
- водонепроницаемость марки W4-8;
- трещиностойкость;
- износостойкость;
- долговечность.
Прочностные характеристики ригеля Р1-А достигаются за счет армирования каркасными конструкциями, повторяющими контур ригеля. Арматурные каркасы свариваются из горячекатаной инструментальной стали классов А-100 и А-300. Изготавливаются плоские сетки С-97 и С-98 (по 1 шт.). В тело плиты также встраиваются арматурные стержни диаметром 19 (6 шт.) для укладки в уширенной части ригеля и диаметром 20 (20 шт.) для укладки в зауженной части плиты. Кроме того, используются такелажные петли диаметром 18 (2 шт.) для удобства подъема элементов на высоту. Диаметры закладных деталей составляют 6, 16 и 12 мм. Все стальные узлы покрывают антикоррозионными средствами, а бетонируют из расчета создания защитного слоя толщиной не менее 20 мм.
Цена рассчитывается в зависимости от объема заказа.
Для получения комплексного расчета пришлите наименования и количество интересуемых изделий.
