Ригель для закрепления железобетонных опор АР5
ГОСТ, серия, альбом | Cерия 3.407-115в5 |
Длина (мм.) | 3000 мм |
Ширина (мм.) | 400 мм |
Высота (мм.) | 200 мм |
Объем куб.м. | 0,208 |
Масса (кг.) | 500 |
Марка бетона | М-400 (В30, F200, W6) |

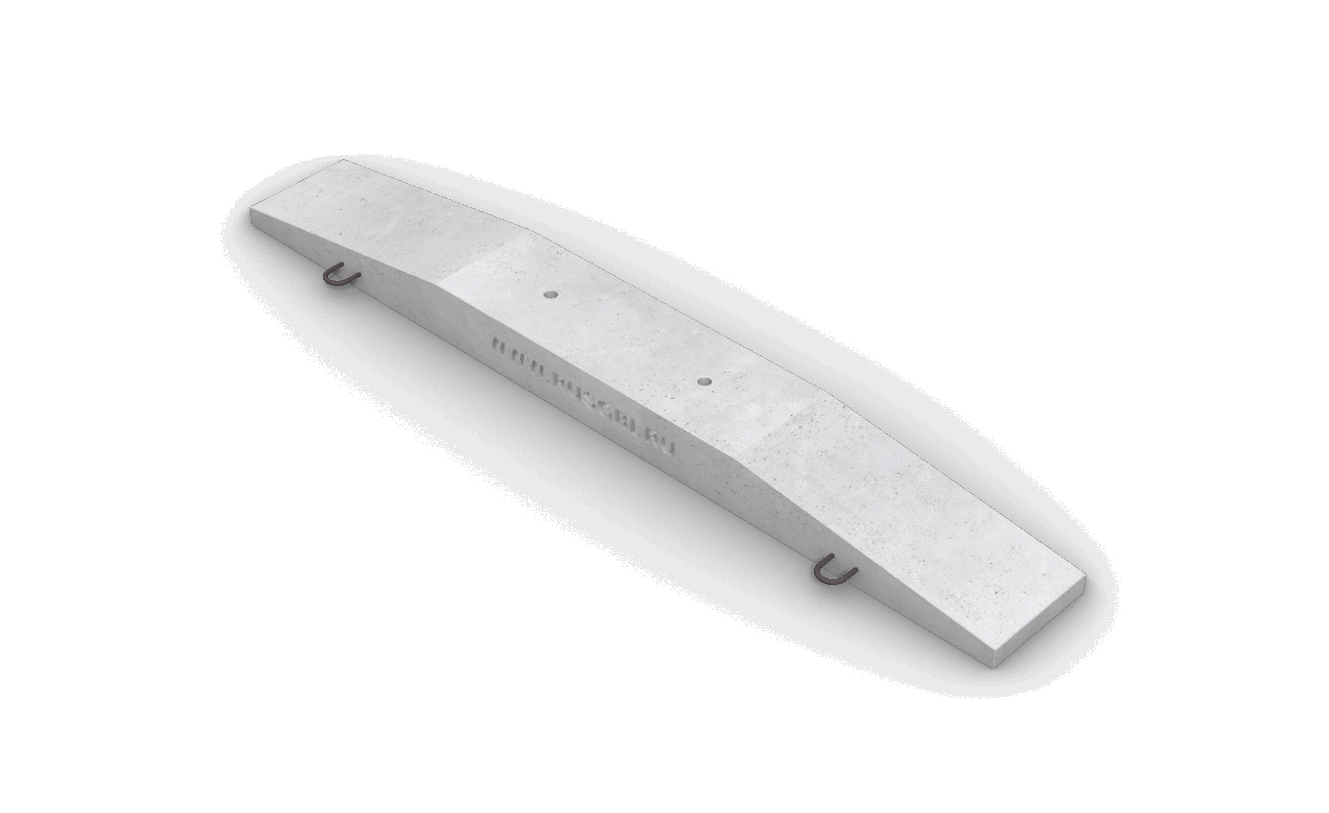

Ригель для закрепления железобетонных опор АР5 представляет собой неотъемлемые опорные элементы, разработанные с учетом повышения несущей способности устанавливаемых в разнообразные грунты железобетонных фундаментов и центрифугированных строений, подвергаемых значительным вертикальным нагрузкам. Конструктивно ригель АР5 выполнен в виде трапециевидной плиты, обладающей технологическими скосами и монтажными петлями для удобства подъема этого массивного изделия на высоту.
Фундаментные ригели АР5 широко применяются в строительно-монтажных конструкциях. Их можно использовать в одной опалубке для закрепления подпятников одноразмерных подпятников, а также для конических (с диаметром элементов 560/334 и 650/410 мм) и цилиндрических (диаметром 560 мм) центрифугированных стоек и опор типа ВЛ 35-750 кВт. Главная цель плиты – увеличение несущей способности фундаментов. Ригели анкерных опор наилучшим образом подходят для укрепления конструкции опор линий воздушных электропередач, предоставляя отличную возможность укрепить основание, что повышает его способность справляться с горизонтальными или опрокидывающими нагрузками (для выравнивания), включая динамические удары. Подпоры между собой крепятся с использованием хомутов.
Производство ригелей АР5 осуществляется методом вибропрессования. Благодаря особой геометрической форме ригеля можно формовать в унифицированных опалубках. Технология изготовления опорных элементов стандартизирована, что позволяет получать железобетонные ригели АР5 различных размеров с одинаково высокими эксплуатационными характеристиками (это относится ко всей партии ЖБИ). Готовая продукция проходит контроль качества на соответствие эталонным показателям в специализированной лаборатории. При соблюдении норм, готовые железобетонные ригели АР5 поступают на склад и затем к потребителю.
В зависимости от рабочих характеристик и конкретных условий эксплуатации, включая тип грунта и температурные данные, используются жесткие смеси бетонов. Влагостойкость бетона поддерживается на высоком уровне, так как агрессивные вещества могут разрушить бетонную поверхность, делая изделие бесполезным. Это обусловлено тем, что частицы воды способны ускорить процесс естественного износа. Применяемые бетоны должны обладать высокими эксплуатационными характеристиками:
- прочность не ниже В30 (М400);
- морозостойкость марки F150-200;
- водонепроницаемость марки W4-8;
- трещиностойкость;
- износостойкость;
- долговечность.
Прочностные характеристики достигаются за счет армирования каркасными конструкциями, повторяющими контур ригеля АР5. Они изготавливаются из горячекатаной инструментальной стали класса А-100 и А-300. Плоские сетки С-163 и С-164 (по 1 шт.) и арматурные стержни 19 (16 шт.) для укладки в уширенной части ригеля, а также 20 (20 шт.) для укладки в зауженной части плиты, добавляются в тело плиты. Также вводятся такелажные петли 18 (2 шт.) для удобства подъема элементов на высоту. Диаметры используемых закладных деталей – 6, 16 и 12 мм. Стальные узлы покрываются антикоррозионными составами и бетонируются с созданием защитного слоя смеси толщиной не менее 20 мм.
